GR-430 DIY智能触摸面板说明书
快速操作指南
GR-430 DIY智能触摸面板






工作电压  DC5V  通讯方式  2.4G
待机电流  <12mA  遥控距离  10米


接线说明

1、输入端(接入220V电源):红色电线接火线,黑色电线接零线;(图2)
2、输出端(接出5V电源):唯一的接口插入DIY智能触摸面板后盖的中心接口。
3、开关控制盒接入现有灯具线路中通电(图3)(详情请参考开关控制盒说明书)
安装说明



配对方法

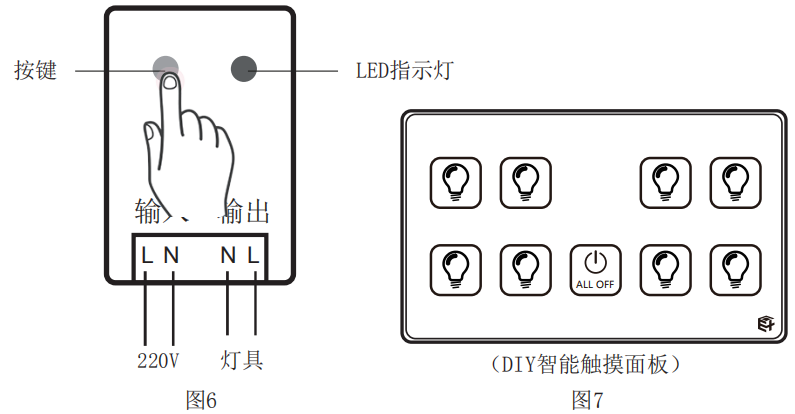

1、 按一下开关控制盒上面的按钮,LED指示灯灯快闪,进入配对状态(图6)
(如果开关控制盒已添加到手机app中,可在app中点击“遥控匹配”按键进入配对状态)
2、面板上将要匹配的控制键长按2秒后闪烁进入配对,若配对成功,灯具闪烁三次。(图7)
(配对成功后,面板指示灯仍会闪烁,持续2分钟后自动退出配对,或按任意键退出配对。)
备注:1、ALL OFF键不需要配对。2、任意键短按两下,第三下长按2秒,打开/关闭背光灯。



解除配对方法:

1、按一下开关控制盒上面的按钮,LED灯快闪,进入解除配对状态(图8)
2、将要解除配对的按键快速按1下,第2下长按2s(若解除成功,灯具闪2下)(图9)
(删除配对成功后,面板指示灯仍会闪烁,持续2分钟后自动退出,或按任意键退出。)


控制盒解除所有配对方法
方法一:直接长按开关控制盒7s后,灯具闪烁2下,解除开关控制盒与情景面板的所有        配对;(图10)
方法二:让开关盒进入配对状态,短按控制键4下,第5下长按2秒,删除开关控制盒所有配对,所有控制按键闪烁,发码持续3分钟,按任意键结束。(图11)
