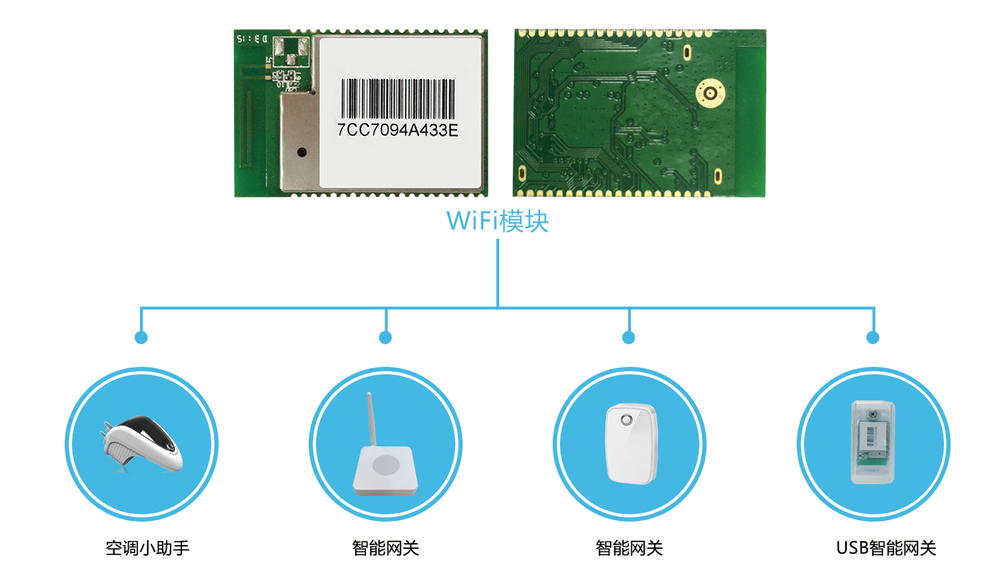

WIFI无线模块支持SPI 和UART 接口，其中高速SPI数据接口最高速率20Mbps，高速UART数据接口最高波特率2Mbps。支持基于ASCII 编码的AT+指令和基于十六进制编码的精简指令控制协议，内置IEEE802.11协议栈以及TCP/IP协议栈，能够轻松实现用户设备接入无线网络传输功能。已通过FCC/CE认证，RoHS认证，本产品所采用的Wi-Fi芯片通过802.11n标准认证。
| 软 件 部 分 | 网络类型
| Infra/Adhoc/AP
|
|---|
| 认证方式 | OPEN/WPA-PSK/WPA2-PSK |
| 加密方式 | WEP64/WEP128/TKIP/CCMP(AES) |
| WPS 功能 | WPS |
| 能机制 | PS-POLL |
| 网络协议 | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP |
| 接口协议 | 精简指令协议AT+指令集 |
| 数据吞吐率 | 5Mbps (TCP@SPI20MHz) |
| 无 线 部 分 | 项 目
| 参 数
|
|---|
| 无线标准 | IEEE802.11b/g/i |
| 频率范围 | 2.412~2.484 GHz |
| 接收灵敏度 | 802.11b: -84 dBm @ 11Mbps （typical）802.11g: -68 dBm @ 54Mbps（typical） |
| 数据速率 | 802.11b: 1,2,5.5,11 Mbps802.11g: 6,9,12,18,24,36,48,54 Mbps |
| 调制方式 | DSSS, OFDM, DBPSK, DQPSK, CCK, QAM16/64 |
| 输出功率 | 802.11b: 15±2 dBm（typical）802.11g: 10±2 dBm@ 54Mbps（typical） |
| 天线接口 | IPX/微带天线 |
| 硬 件 部 分 | 项 目
| 参 数
|
|---|
| 接口类型 | SPI/UART/GPIO |
| 接口速率 | 20MHz@SPI(max) 2Mbps@UART(max) |
| 工作电压 | 3.3±0.3 V |
| 功 耗 | RX：115mWTX：247mW |
| 工作湿度 | 5% ～ 90% （无凝结） |
| 存储温度 | -55~+125 ℃ |
| 工作温度 | -40~85℃ |
| 外形尺寸 | 22mm×33mm |
WIFI无线模块特点
★ 邮票孔式接口，间距 50mil
★ 数据接口 SPI Slave：20MHz
★ 数据接口 UART：2Mbps
★ 支持用户可编程的 GPIO 控制
SPI/UART：6
MAX：10
★ 支持 IEEE802.11b/g/i 无线标准
★ 支持频率范围：2.412~2.484 GHz
★ 支持基础网（Infra）/自组网（Adhoc）机械尺寸
★ 支持软 AP 模式
★ 支 持 多 种 安 全 认 证 机 制 :OPEN/WEP64/WEP128/ TKIP/CCMP(AES)、 OPEN/WEP/WPA-PSK/WPA2-PSK
★ 支持快速联网模式（指定信道与 BSSID）
