GR400双联体触摸情景面板

GR400双联体触摸情景面板

使用说明

快速操作指南
GR400双联体触摸情景面板

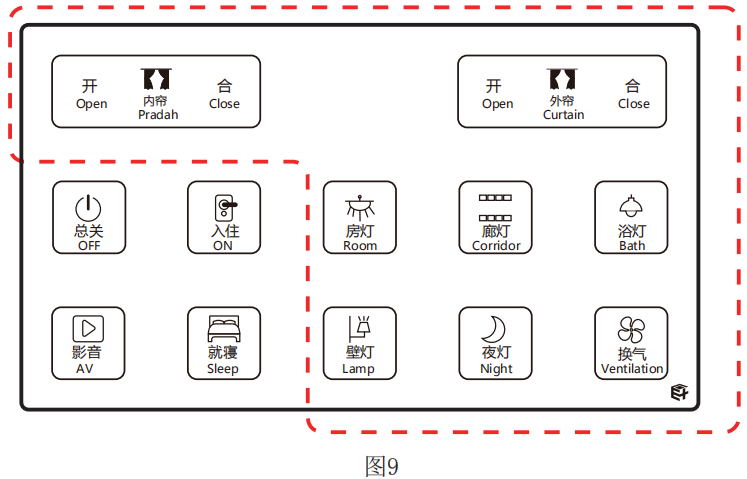

一、双联体触摸情景面板分为控制键盒情景键

情景键包括:总关、入住、影音、就寝;其余为控制键。

(双联体触摸情景面板以下简称“情景面板”)




二、接线通电

(1)情景面板电源盒子输入端接220V电源,输出端接情景面板后面左右其中一个电源借口(图2)

(2)开关控制盒接入现有灯具线路中通电(图3)(详情请参考开关控制盒说明书)





三、配对方法

(1)按一下开关控制盒上面的按钮,LED灯快闪,进入配对状态(图4)),如果开关控制盒已添加到手机APP中,可在APP中进入配对状态。


(2)控制键长按2S后闪烁进入配对(虚线内),灯具闪3下表示配对成功。(配对成功后,面板指示灯仍会闪烁,持续2分钟后自动退出配对,或按任意键退出配对)(图5)







四、解除配对方法

(1)按一下开关控制盒上面的按钮,LED灯快闪,进入解除配对状态(图4)


(2)将要解除配对的按键(虚线内)快速按1下,第2下长按2S(若解除成功,灯具2下,删除配对成功后,面板指示灯仍会闪烁,持续2分钟后自动退出,或按任意键退出)(图6)




五、解除所有配对方法:

方法一:直接长按开关控制盒7S后,灯具闪烁2下,解除开关控制盒与情景面板的所有配对;


方法二:让开关盒进入配对状态,短按控制键4下,第5下长按2秒,删除所有配对,所有控制按键闪烁,发码持续3分钟,按任意键结束。




六、情景键设置的操作方法

(1)情景键(实线内)配对,按3下第4下长按5S,所有控制键闪烁(图8)

(2)配套的设备要保持在线状态

(3)情景编辑参考(图8)

(4)短按情景键完成设置




进入情景配置后,控制键背光灯有三种状态:

(1)常亮:表示当前配置情景,打开 对应灯具

(2)熄灭:表示当前配置情景,关闭 对应灯具

(3)闪烁:表示该按键不响应当前配置情景

短按控制键,背光灯会在常亮、熄灭、闪烁三种状态之间切换





七、打开/关闭背光灯

(1)、任意键 短按2下,第三下长按2秒,关闭和打开背光灯
